如果你從事頻率組件相關的行業,應該可以感知到這幾年的變化,近年來不僅科技在進步,電子產品為了遷就產品的改變而在提升,尤其是貼片晶振這種電子元器件.現在的表面貼裝SMD型封裝晶體的尺寸已經做到非常小,需要極其精細和高水準的工藝才能達到.很多人會想到,體積這么大范圍的縮小,對石英晶體的精度和性能有沒有影響?答案當然是沒有,畢竟如果是這樣就沒有意義了,雖然尺寸變小了,但是其功能作用反而提升了.今天給大家介紹一款日本京瓷晶振品牌目前在生產的1.0×0.8mm大小的貼片晶振產品.

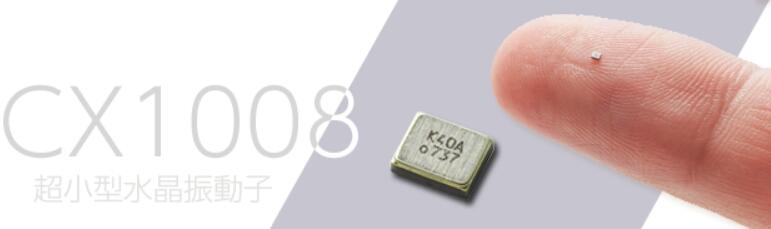

這顆1008mm封裝的石英晶體系列型號命名為CX1008晶振,是京セラ株式會社最新研發的一款頻率組件,同時也是業界目前最小尺寸的系列,主要應用到無線模塊和通訊領域,可以提供穩定的頻率振蕩功能.標準的頻率公差是±10ppm,屬于比較高的精準度,負載電容是7pF,屬于低負載類型的,擁有較高的穩定性.
當尺寸從1.2x1.0mm減小到1.0x0.8mm時,串聯電阻值(CI值)增加了大約30％,因此有必要審查其上裝有晶體單元的電路板的電路設計.這次,通過使用壓電分析技術優化石英元件的設計,京瓷晶振實現了與1.2x1.0mmCX1210產品相同的電氣特性,同時實現了尺寸縮小至1.0x0.8mm.有可能實現.結果,可以在不改變電路板電路的情況下使用它.
表面貼裝型CX1008SB(用于移動通信)
■特點
超薄超薄(最大1.0×0.8×0.3mm)
通信設備頻率支持
可以自動安裝和回流
陶瓷封裝確保了高可靠性.
■應用
移動通訊
規格參數表:
|
項目 |
記號 |
標準規格 |
単位 |
|
頻率 |
f_nom |
37.400~80.000 |
MHz |
|
諧波次數 |
OT |
基本的 |
― |
|
負載容量 |
CL |
7 |
pF |
|
頻率容許偏差 |
f_tol |
±10 |
×10−6 |
|
串聯電阻 |
R1 |
Table1 |
ohm |
|
激勵電平 |
DL |
Table2 |
μW |
|
工作溫度范圍 |
T_use |
−30~+85 |
℃ |
|
保存溫度范圍 |
T_stg |
−40~+105 |
℃ |
|
頻率溫度特性 |
f_tem |
±12 |
×10−6 |
直列抵抗:
|
周波數范囲 |
直列抵抗 |
|
f_nom=37400/80000kHz |
60Ωmax. |
激勵水平:
|
周波數范囲 |
激勵水平 |
|
f_nom=37400/80000kHz |
10μW(最大100μW) |

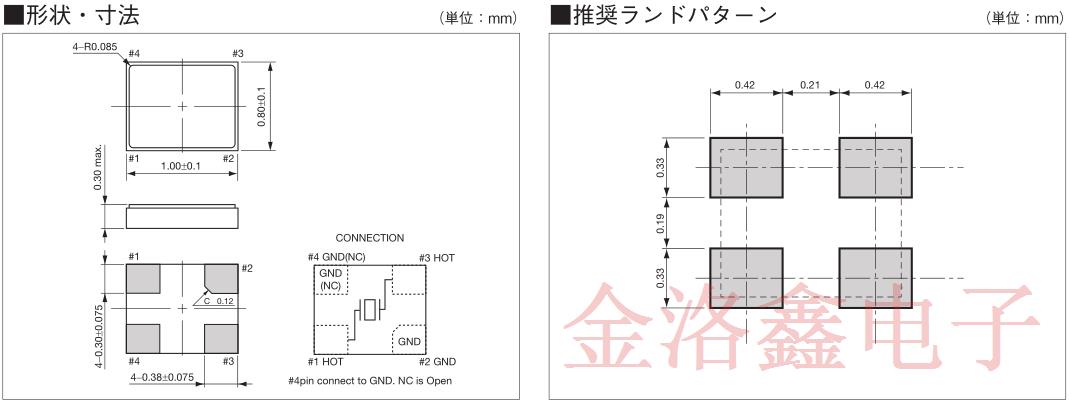

CX1008晶振尺寸圖:
為了響應市場和用戶的需求,近10年以來京瓷晶振公司不斷研發小體積的石英晶體諧振器,和晶體振蕩器產品,成為小型貼片石英晶振主要的供應商之一,產品銷售全球范圍內80多個國家.1.0×0.8mm的貼片晶振雖然極其的小,但是目前還沒有開始量產,暫時也沒有大量的投入到使用中,如今比較受歡迎的SMD晶體尺寸仍然是3225mm,2520mm,2016mm和1612mm這些以下是金洛鑫電子提供的京瓷晶體小尺寸系列的產品料號和原廠編碼表,可讓大家參考選擇.
|
