傳統的實時示波器已被用于確定串行數據信號中的抖動順應性.這種分析很簡單,因為基于示波器的時間間隔誤差(TIE)抖動測量可以觀察到類似于實際系統的抖動,實際系統的抖動濾波可以在示波器中執行的軟件中進行仿真.另一方面,時鐘抖動分析傳統上由相位噪聲分析儀產生抖動,因為它本身具有較低的儀器本底噪聲.由于示波器和相位噪聲分析儀不同地觀察抖動,因此從兩個儀器獲得相同的值可能具有挑戰性.本文介紹了一種基于相位噪聲的方法,該方法提供與示波器得出的TIE抖動類似的值,因此也就是實際系統.

PLL如何觀察相位噪聲

鎖相環(PLL)是許多數字和RF系統中的基本構建模塊.圖1a顯示了一個示例PLL,其相位檢測器比較相應的輸入和反饋邊沿,并輸出與其相位差成比例的脈沖,然后對其進行濾波以控制VCXO振蕩器.在此示例中,相位檢測器在其上升沿中點對其輸入進行采樣.因此,平均采樣(FS)和輸入時鐘頻率(FIN)是相等的.

抖動的頻譜分量位于奈奎斯特頻率(FS/2)以上,或者在采樣后折回,低于奈奎斯特頻率.圖1b說明了PLL抖動傳遞函數,其低通濾波特性在奈奎斯特頻率FS/2的整數倍頻譜范圍內鏡像.在奈奎斯特頻率以下,落在PLL環路帶寬內的抖動頻率無衰減,而落在該帶寬之外的抖動頻率會因環路的響應而衰減.圖1c使用對數x軸繪制具有5MHz閉環帶寬的PLL的類似傳遞函數.該圖是任意繪制到1GHz.

圖2說明了100MHz輸入時鐘信號中的相位噪聲如何通過示例PLL2進行濾波,閉環帶寬為1MHz.綠色“濾波器”曲線顯示PLL的抖動傳遞函數,最高可達500MHz的任意偏移頻率.請注意,x軸表示與載波的頻率偏移,適用于相位噪聲,因此x軸上的500MHz偏移將出現在信號頻譜中的600MHz(例如,500MHz偏移加上100MHz載波).圖2顯示了100MHz輸入信號的相位噪聲,使用標記為“原始數據”的黑色曲線.添加濾波器和原始數據曲線會產生藍色“濾波數據”曲線,表示輸入信號的相位噪聲通過了多少通過PLL出現在輸出信號中.然后,濾波后的相位噪聲曲線可以在感興趣的偏移頻率范圍內進行積分,以將其轉換為抖動.3然而,一些問題使這種積分變得復雜.首先,圖2中所示的原始數據曲線無法在高偏移頻率下進行測量.相位噪聲分析儀直接測量相位噪聲,但它只能測量高達基本時鐘的一小部分的偏移頻率.

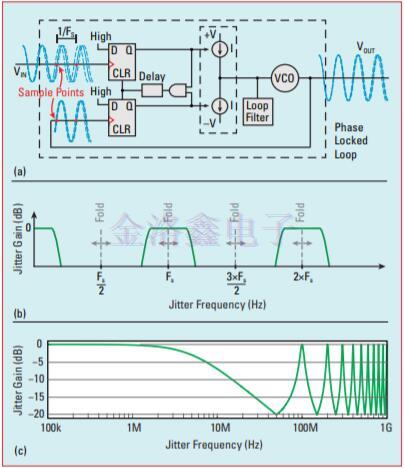

圖1鎖相環(a)說明相位檢測器采樣的方框圖,以及線性和對數x軸的示例抖動傳遞函數.

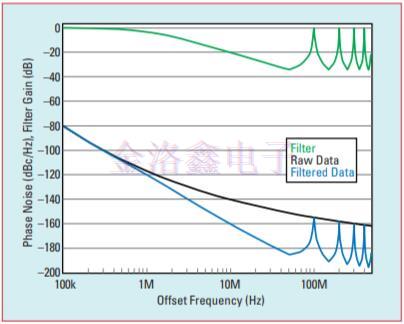

圖2通過將PLL抖動傳遞函數(綠色)添加到輸入相位噪聲原始數據(黑色)以獲得輸出濾波數據相位噪聲(藍色),在PLL中100MHz輸入時鐘混疊中的相位噪聲示意圖.因此,圖2中繪制的原始數據曲線僅用于說明.實際上,100MHz時鐘信號中的相位噪聲只能直接測量,最大偏移頻率為30或40MHz,具體取決于儀器.

可以使用頻譜分析儀估計較高偏移頻率處的相位噪聲.然而,由于頻譜分析儀無法區分相位和幅度噪聲,因此相位噪聲的任何頻譜分析儀分析都假定相位噪聲在所有偏移頻率處占主導地位.如果不是這樣,則精度會降低,這可能會導致結果樂觀或悲觀,具體取決于幾個因素.4對于石英晶體振蕩器,相位噪聲通常在接近偏移的頻率中占主導地位.幅度噪聲和/或調制可能會進一步占據主導地位.

其次,在可以集成濾波后的相位噪聲之前,必須確定積分限制.較低的積分限制通常由應用程序設置,例如接收器觀察到的抖動傳遞函數的帶寬.上限積分應延長,直到相位噪聲降至不顯著的水平.可以假設這發生在發送SERDESPLL中的相位檢測器塊的模擬輸入帶寬附近.

例如,如果相位檢測器的模擬輸入帶寬是600MHz,則濾波后的相位噪聲曲線應該被積分到500MHz偏移(例如,600MHz模擬帶寬減去100MHz載波等于500MHz偏移頻率).但是,信號的測量相位噪聲與其幅度無關,至少在其幅度接近儀器的本底噪聲之前.因此,對于第一階,當信號通過PLL時,輸入信號的相位噪聲不受相位檢測器的模擬輸入帶寬的影響.

串行數據鏈接如何觀察REFCLK相位噪聲

了解PLL采樣時輸入相位噪聲如何混疊,我們現在可以建模串行數據通信鏈路的抖動傳遞函數.例如,我們將使用PCIE xpress使用的公共時鐘時序架構5-6,如圖3所示.這里,refclk相位噪聲X由發送PLL抖動傳遞函數H1和接收PLL和CDR抖動傳遞函數,分別為H2和H3.請注意,H3是針對圖3中的32GT/s鏈路建模的.整個系統抖動傳遞函數Y是H1,H2,H3和T的函數,它是發送和接收路徑之間的refclk時間延遲.因此,出現在輸出數據上的參考時鐘晶振的相位噪聲貢獻被計算為X×Y.

32GT/s的PCIExpress5.0需要使用16種不同的系統抖動傳遞函數對refclk進行過濾.對于給定的refclk,導致最高抖動的最壞情況函數被計算并繪制在10kHz和30MHz之間,如圖4a中的綠色濾波器曲線.原始測量的相位噪聲數據也繪制在圖4a中,作為標記為原始數據的黑色曲線.最后,通過添加濾波器和原始數據曲線計算濾波后的相位噪聲數據,并在圖4a中繪制為標記為濾波數據的藍色曲線.傳統的PCI-SIG分析使用實時示波器評估100MHzrefclk中的TIE抖動.

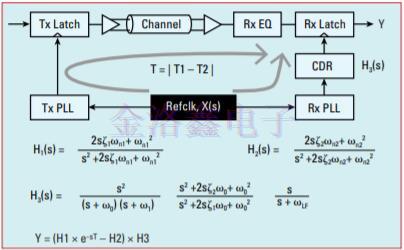

圖3PCIe532GT/s系統抖動傳遞函數(Y)的示意圖,用于在公共時鐘時序架構中濾波refclk相位噪聲(X).示例時鐘波形中每個上升沿的TIE抖動,抖動的頻譜分量高于50MHz的奈奎斯特頻率別名,低于50MHz,如在實際系統中所做的那樣.因此,TIE抖動頻譜可以擴展到50MHz,并且可以正確地混淆抖動的更高頻率成分(如在實際系統中所做的那樣).

相比之下,相位噪聲分析器包括低通濾波器,其防止晶振測量相位噪聲直到偏移頻率等于時鐘頻率的一半(例如,50MHz).因此,通常的行業慣例7是將最后測量的相位噪聲數據點擴展到50MHz偏移頻率,以匹配TIE抖動頻譜的外觀.圖4a通過使用30至50MHz的紅色段擴展三條曲線中的每條曲線來說明這種做法.

問題在于,TIE抖動頻譜包括抖動的混疊分量,而圖4a中所示的相位噪聲頻譜則不包括.為了解釋混疊,圖4b使用(1)紅線將最后測量的原始數據相位噪聲數據點擴展到2GHz的任意值,并且(2)通過在位于處的光譜邊界處鏡像它來擴展綠色濾波器曲線.奈奎斯特頻率的整數倍(即50MHz).圖4b中所示的濾波相位噪聲數據作為標記為濾波數據的藍色曲線現在考慮到相位噪聲的混疊分量,直到2GHz的偏移頻率.然后可以對濾波后的相位噪聲數據進行積分,將其轉換為抖動

在執行此集成時,我們觀察到低于100kHz的濾波相位噪聲足夠低,可以忽略.然而,2GHz左右的濾波相位噪聲非常重要,事實上,它在積分中占主導地位.結果與上面的PLL分析類似,我們無法定義一個上積分限制來從濾波后的相位噪聲中導出抖動.需要進一步分析.

目標

我們的目標是找到一種從相位噪聲中導出抖動的方法,該方法與傳統上用示波器測量的TIE抖動相匹配(沒有從測試環境中添加抖動).由于示波器觀察到類似于實際系統的抖動,我們將其結果視為可以判斷其他方法的黃金標準(假設示波器不會增加大量抖動,或者可以在后期處理中減去它).本文的其余部分介紹了詳盡研究8-9確定這種方法的結論3.該研究分析了由四家不同公司制造的九種不同的時鐘設備.

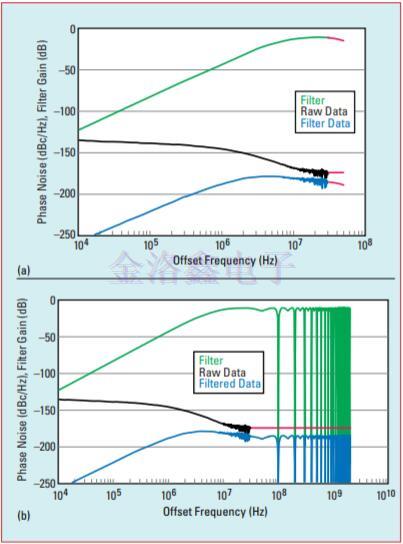

圖4(a)不考慮的相位噪聲擴展示例,以及在PLL采樣時考慮相位噪聲混疊.選擇恒溫晶振器件來覆蓋各種抖動值,跨越兩個數量級0.1

實證分析

根據經驗,我們確定相位噪聲分析儀和基于示波器的抖動測量之間的最佳匹配發生在相位噪聲分析儀數據作為平坦線延伸到三次諧波時,并如上所述進行后處理.圖5顯示了在應用系統抖動濾波器之前和之后使用相位噪聲分析儀(黑色曲線)測量的100MHz時鐘信號.

還繪制了該數據的平坦綠色擴展,直到200MHz偏移頻率(例如,300MHz信號頻率或三次諧波).作為參考,頻譜分析儀數據以藍色顯示.如果我們假設頻譜分析儀數據代表相位噪聲,則可以通過在曲線上方繪制-10dB/十倍線并將其降低直至與曲線相交來定位主導頻譜分析儀相位噪聲積分的區域.交叉點識別對該積分或抖動值的主要貢獻.觀察到該交叉點發生在圖5中的三次諧波處.相位噪聲頻譜明顯高于三次諧波,可以安全地忽略.低于三次諧波時,(綠色)平坦相位噪聲擴展部分高估并部分低估了信號中的真實相位噪聲,相互平衡.由此產生的濾波相位噪聲具有平坦的擴展直至三次諧波,可以很好地匹配傳統的示波器抖動結果.

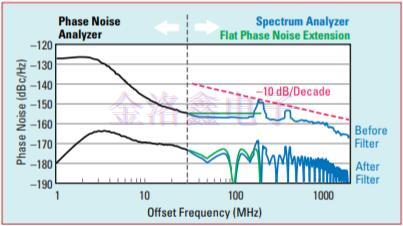

圖5示例100MHz石英晶振相位噪聲,其中位于相位噪聲分析儀測量數據(例如,30MHz)之外的積分相位噪聲由三次諧波貢獻(例如,在200MHz偏移頻率)支配.

相位噪聲方法論

用于分析采樣系統中的相位噪聲的推薦方法可以總結如下,參考圖6.

1.使用相位噪聲分析儀(不是頻譜分析儀)以dBc/Hz為單位測量DUT的原始相位噪聲.圖6中示出了100MHz信號.

2.如果需要,刪除雜散以僅分析隨機噪聲.

3.用直線將相位噪聲曲線擴展到時鐘頻率的兩倍(即200MHz偏移頻率,相當于信號頻譜中的三次諧波或300MHz).

4.將抖動濾波器鏡像在位于奈奎斯特頻率(例如,50MHz)的整數倍的頻譜邊界上,高達基本時鐘頻率的兩倍(即,200MHz偏移頻率).或者(未示出),別名相位噪聲數據(來自步驟3)位于奈奎斯特頻率之上,低于奈奎斯特頻率.

5.過濾相位噪聲數據.

6.通過對濾波后的相位噪聲數據進行積分得出RMS抖動值,如圖6中標記為“積分區域”的陰影區域所示.

時鐘晶體和定時行業通常從相位噪聲分析儀測量中獲得時鐘信號中的抖動.另一方面,高速串行數據通信標準通常使用示波器測量串行數據信號中的抖動.最近數據速率的增加需要較低抖動的參考時鐘,到目前為止,基于示波器的測試環境所添加的抖動不能再被忽略.這促使創建基于相位噪聲的方法,從而產生從傳統示波器方法獲得的相同抖動值.

相位噪聲方法提供了與基于示波器的抖動結果的最佳匹配.1該方法通過將最后測量的數據點擴展到等于兩倍的偏移頻率來解釋采樣系統(例如PLL)中的相位噪聲的混疊.基本時鐘頻率.我們假設這種方法提供了與基于示波器的抖動結果的最佳匹配,因為三次諧波處的相位噪聲占主導地位.

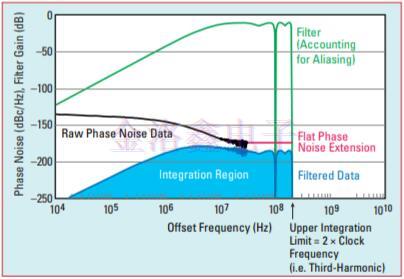

圖6為100MHz時鐘推薦的相位噪聲方法的總結,它在平均相位噪聲擴展時間上加上2倍的時鐘頻率,然后進行濾波和積分以得出抖動.3計算抖動時的積分,超出此范圍相位噪聲頻譜下降到微不足道的水平.總之,這里介紹的相位噪聲方法比相應的示波器方法更快,更簡單.由于有源晶振相位噪聲分析儀的本底噪聲低于示波器,因此在未來的高速串行鏈路中,時序裕度會縮小,因此該方法也可以更容易擴展.最后,與示波器方法相比,這種方法更適合分析時鐘信號,因為相位噪聲數據很容易用于精密時鐘源.
