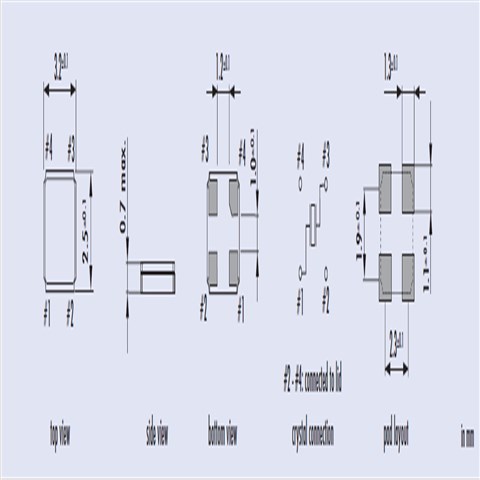

Jauch晶振,貼片晶振,JXS32P4晶振,進口晶體諧振器,3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。

關于沖洗清潔音叉型晶振由于采用小型、薄型的晶振芯片，以及相對而言頻率與超音波清潔器相近，所以會由于共振而容易受到破壞，因此請不要用超音波清潔器來沖洗晶振。 關于機械性沖擊(1) 從設計角度而言，即使石英晶振從高度75cm處落到硬質木板上三次，按照設計不會發生什么問題，但因落下時的不同條件而異，有可能導致石英芯片的破損。在使之落下或對它施加沖擊之時，在使用之前，建議確認一下振蕩檢查等的條件。Jauch晶振,貼片晶振,JXS32P4晶振,進口晶體諧振器
(2) SMD石英晶振與電阻以及電容器的芯片產品不同，由于在內部對石英晶振晶片進行了密封保護，因此關于在自動安裝時由于沖擊而導致的影響，請在使用之前，懇請貴公司另外進行確認工作。(3) 請盡量避免將本公司的音叉型晶振與機械性振動源(包括超聲波振動源)安裝到同一塊基板上，不得已要安裝到同一塊基板上時，請確保晶振能正常工作。
（2）陶瓷封裝貼片晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。陶瓷包裝石英晶振:在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。

1.振蕩電路:晶體諧振器是無源元件，因此受到貼片型石英晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。Jauch晶振,貼片晶振,JXS32P4晶振,進口晶體諧振器
2.角色的分量與參考值:在耐環境晶振振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過3225mm石英晶體電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。

負載電容:如果振蕩電路中負載電容的不同，可能導致3225mm無源晶體振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。
