NDK晶振集團所處于的事業環境是智能手機市場的擴大已在延緩，但伴隨著LTE的普及和要求比以往更高的GPS精度等帶來的搭載部件的構成的變化，使得TCXO(溫度補償晶體振蕩器)和SAW（彈性表面波）器件的需要在急速增加。日本電波工業株式會社作為晶體元器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立?，F(xiàn)在我們作為提供電子業必不可少的，在豐富用途被廣泛使用的晶體元器件產品以及應用。晶振技術的傳感器等新的高附加價值產品的頻率綜合生產廠家，正以企業的繼續成長為目標而努力。
日本電波工業株式會社作為晶體元器件的專業生產廠家，以“通過對客戶的服務，為社會繁榮和世界和平作出貢獻”的創業理念為基礎于1948年成立?，F(xiàn)在我們作為提供電子業必不可少的，在豐富用途被廣泛使用的晶體元器件產品以及應用。晶振技術的傳感器等新的高附加價值產品的頻率綜合生產廠家，正以企業的繼續成長為目標而努力。迅速且適當?shù)毓夹畔ⅲ男协h(huán)境保全等的社會責任，而從使我們能繼續成為所有股份持有者的各位所信任和尊敬的企業。

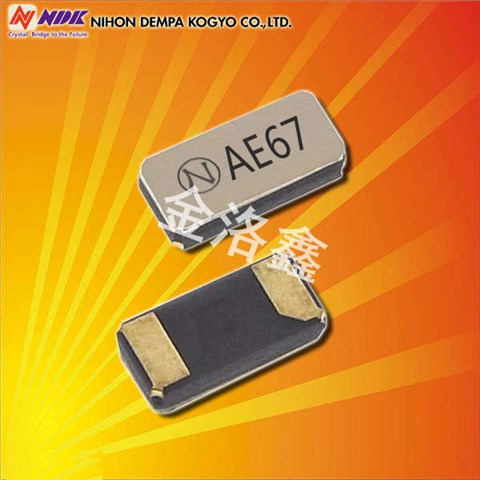

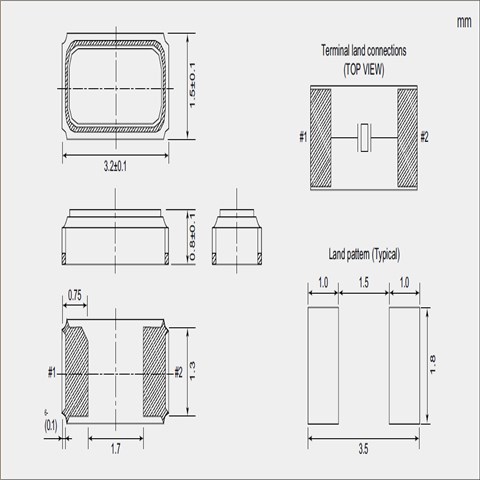

NDK晶振,貼片晶振,NX3215SE晶振,貼片石英晶體,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體諧振器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.
石英晶振高精度晶片的拋光技術：貼片晶振是目前晶片研磨技術中表面處理技術的最高技術，最終使晶振晶片表面更光潔，平行度及平面度更好，降低諧振電阻，提高Q值。從而達到一般研磨所達不到的產品性能，使進口石英晶振的等效電阻等更接近理論值，使晶振可在更低功耗下工作。使用先進的牛頓環及單色光的方法去檢測晶片表面的狀態。石英晶振多層、多金屬的濺射鍍膜技術：是目前研發及生產高精度、高穩定性石英晶體元器件——石英晶振必須攻克的關鍵技術之一。石英晶振該選用何鍍材、鍍幾種材料、幾種鍍材的鍍膜順序，鍍膜的工藝方法（如各鍍材的功率設計等）。使用此鍍膜方法使鍍膜后的晶振附著力增強，貼片晶振頻率更加集中，能控制在最小ppm之內。

一般來說，微處理器的振蕩電路由考畢茲電路顯示派生如下：鎘和CG是外部負載電容，其中已建成的芯片組。 （請參閱芯片組的規格）Rf為具有200KΩ?1MΩ反饋電阻。它的內置芯片一般設置。Rd為限流電阻470Ω與1KΩ?。這個阻力是沒有必要的公共電路，但僅用于具有高電源電路。一個穩定的振蕩電路需要的負電阻，其值應是SMD晶振阻力的至少五倍。它可寫為|-R|>5的Rr。
例如，為了獲得穩定的振蕩電路中，IC的負電阻的值必須小于？200Ω時的晶振電阻值是40Ω。負阻“的標準來評估一個振蕩電路的質量。在某些情況下，例如老化，熱變化，電壓變化，以及等等，電路可能不會產生振蕩的“Q”值是低的。因此，這是非常重要的衡量負電阻（-R）線路連接的電阻（R）與石英晶體串聯（2）從起點到振蕩的停止點調整R的值。（3）振蕩期間測量R的值。（4）你將能夠獲得負電阻的值，|•R|= R +的Rr，和RR =晶振的阻力。附：所連接的電路的雜散電容，可能會影響測定值。

如果無源晶振的參數是正常的，但它不工作穩步振蕩電路中，我們將不得不找出IC的電阻值是否過低驅動電路。如果是這樣的話，我們有三種方法來改善這樣的情況：降低外部電容（Cd和CG）的值，并采用其他晶振具有較低負載電容（CL）。采用具有較低電阻（RR）的晶振。
使用光盤和CG的不等價的設計。我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出。當有信號輸出從XOUT但不辛，其表示后面的功耗的情況下 - 電極后端電路是極其巨大的。我們可以添加一個緩沖電路的輸出和它的后電極之間，以驅動后端電路。但1-5的方法上面提到的，你也可以按照步驟1-4-4的三種方法。如有不明白請聯系我公司石英晶體諧振器的應用工程師和IC制造商尋求進一步的幫助，如果你的問題不能得到解決。系統無法運行，因為晶體沒有足夠的輸出波形振幅。

探針不影響圖2，因為緩沖器的輸出是通過進口32.768K晶振輸入振蕩電路的輸出來測量的。逆變器進入下一階段。探針不影響圖3，因為在IC上測量緩沖器輸出（1/1、1/2等）。圖4示出了來自ic的無緩沖器輸出接收的情況，由此通過小尺寸測量來最小化探針的效果。輸出點之間的電容（3 pF以下XTAL終端IC）和探針。然而，應該注意到，使用這種方法輸出波形較小，測量不能依賴于即使示波器能檢查振蕩波形，頻率計數器的靈敏度也可以。在這種情況下，使用放大器來測量。

此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。SMD時鐘晶體振蕩級輸出測量三.通過電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。

負載電容:如果振蕩電路中負載電容的不同，可能導致音叉32.768K晶體振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。其中CS表示電路的雜散電容。

測試條件:(1) 電源電壓? 超過 150µs，直到電壓級別從 0 %達到 90 % 。? 電源電壓阻抗低于電阻 2Ω。(2) 其他? 輸入電容低于 15 pF? 5倍頻率范圍或更多測量頻率。? 鉛探頭應盡可能短。? 測量頻率時，探頭阻抗將高于 1MΩ。當波形經過進口32.768K音叉晶體振蕩器的放大器時，可同時進行測量。(3) 其他:? CL包含探頭電容。? 應使用帶有小的內部阻抗的電表。? 使用微型插槽，以觀察波形。(請勿使用該探頭的長接地線)
