Golledge晶振,貼片晶振,GSX-211晶振,無源諧振器
頻率：24~54MHZ
尺寸：1.6*1.2mm
golledge商業團隊是該行業最有經驗的石英晶體團隊之一。我們的知識淵博的工程師和銷售團隊致力于與我們的客戶密切合作，從最初的設計到全面生產。電子技術和技術相關產業正在迅速發展。隨著技術進步和商業世界的發展，golledge擁有支持我們客戶需求的資源和靈活性。我們的理念是以產品和服務的質量和一致性為基礎的。我們致力于為業界提供最高的服務質量。我們的持續增長和極高的客戶保留水平是這一承諾的證據。我們的專業和高效的方法使我們成為許多領先的電子設備OEM和河北的首選供應商。

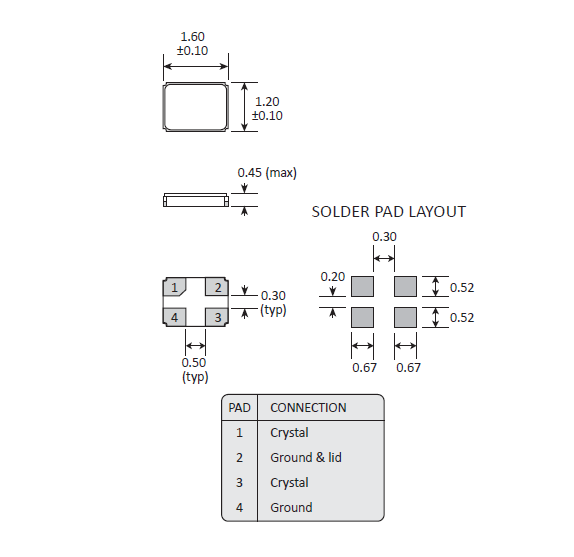

累積多年的晶振研磨經驗，通過深入細致地完善貼片石英晶振研磨工藝技術，注重貼片晶振研磨過程的各種細節，注重晶振所用精磨研磨設備的選擇；注重所使用水晶、研磨砂的選擇等；注重石英晶振研磨用工裝如：游輪的設計及選擇，從而使研磨晶振晶片在平面度、平行度、彎曲度都有很好的控制，最終使可研磨的石英晶振晶片的厚度越來越薄，貼片晶振晶片的頻率越來越高，為公司在高頻石英晶振的研發生產打下堅實基礎，提升了晶振廠家的競爭力，使晶振廠家高頻石英晶振的研發及生產領先于國內其它公司。小巧便捷式石英晶振,1612貼片封裝諧振器,GSX-211晶振
|
Golledge晶振 |
單位 |
GSX-211晶振 |
石英晶振基本條件 |
|
標準頻率 |
f_nom |
24~54MHZ |
標準頻率 |
|
儲存溫度 |
T_stg |
-40°C ～ +90°C |
裸存 |
|
工作溫度 |
T_use |
-20°C ～ +85°C |
標準溫度 |
|
激勵功率 |
DL |
10~100μW Max. |
推薦:10~100μW |
|
頻率公差 |
f_— l |
±10,±15,±20× 10-6 (標準) |
+25°C 對于超出標準的規格說明, |
|
頻率溫度特征 |
f_tem |
±10,±15,±20× 10-6/-20°C ～+70°C |
超出標準的規格請聯系我們. |
|
負載電容 |
CL |
5pF |
不同負載要求,請聯系我們. |
|
串聯電阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C, DL = 100μW |
|
頻率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
我們可以先使用示波器或者頻率計數器來檢查進口石英晶體終端的兩個信號，如果沒有信號輸出，請按照步驟1-1到1-4步執行檢查。如果有從石英晶振（XOUT）的輸出端子的輸出信號，而是從在終端（辛）輸出沒有信號，請檢查石英晶振體以下step1-5到步驟1-6。
你可以先把晶體卸載下來并測試無源石英晶振的頻率和負載電容，看看他們是否能振動，也可以使用專業的石英晶體測試儀器來檢測 。如果你沒法檢測你也可以將不良品發送給我公司，我們檢測分析之后告訴你結果。如果有下列情況發生，晶振不起振，首先你先查看你產品上使用的負載電容CL是否對，是否跟你的線路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把產品發送回我公司分析。如果晶振頻率和負載電容跟要求相對應的話，我們將需要進行等效電路測試。比如等效電路測試如下：小巧便捷式石英晶振,1612貼片封裝諧振器,GSX-211晶振
此外，振蕩頻率與測量點不同。1。測量緩沖輸出2。振蕩級輸出測量三.通過1612貼片晶振電容器測量振蕩級輸出圖5示出以上1-3個測量點和所測量的除緩沖器輸出外，振蕩頻率較低。Golledge晶振,貼片晶振,GSX-211晶振,無源諧振器
測試條件(1)電源電壓:超過 150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2)其他:輸入電容低于 15 pF5倍頻率范圍或更多測量頻率鉛探頭應盡可能短。測量1612mm晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過振蕩器的放大器時，可同時進行測量。(3)其他:CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）.
1.振蕩電路:晶體諧振器是無源元件，因此受到1612四腳貼片晶振電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。晶體諧振器的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。
2.角色的分量與參考值:在1612超小型晶體諧振器振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，諧振器也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
