石英生產過程：從石英塊到石英坯CX2520DB16000D0GEJCC
上周給大家介紹的主題:生產振蕩石英晶體用的是真的巖石晶體嗎？涵蓋了這些小鐘表生產的最初階段。知道了石英晶體所用的石英是在高壓滅菌器中人工培育的，重量可達幾公斤。然而，從這一點來看，我們距離最終將被放置在盤子上的微小組件還有幾個生產階段。我們是如何完成的呢?
從石英塊到石英晶片
首先，該塊的參考平面Z是表面-地面。研磨后，石英塊的Z平面被精確定義，并且該塊可以被進一步加工。 現在，所謂的石英晶片從該塊上切割下來。鋸切的方向是沿著X軸。種子也被切掉了。我們回憶:這是再利用培養合成石英。
從石英塊上切割出石英晶片
從石英晶片到石英毛坯

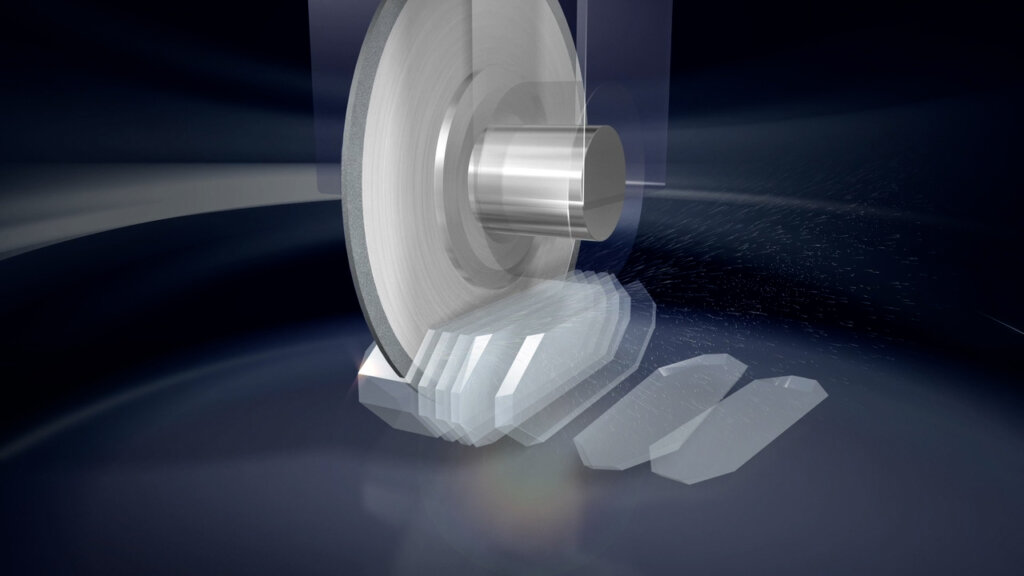

現在，從晶片上切下小的水晶坯。此處所需的切割角度為35 °,也稱為“AT切割”。后面可以詳細跟大家解說為什么這個特殊的切割角度很重要。

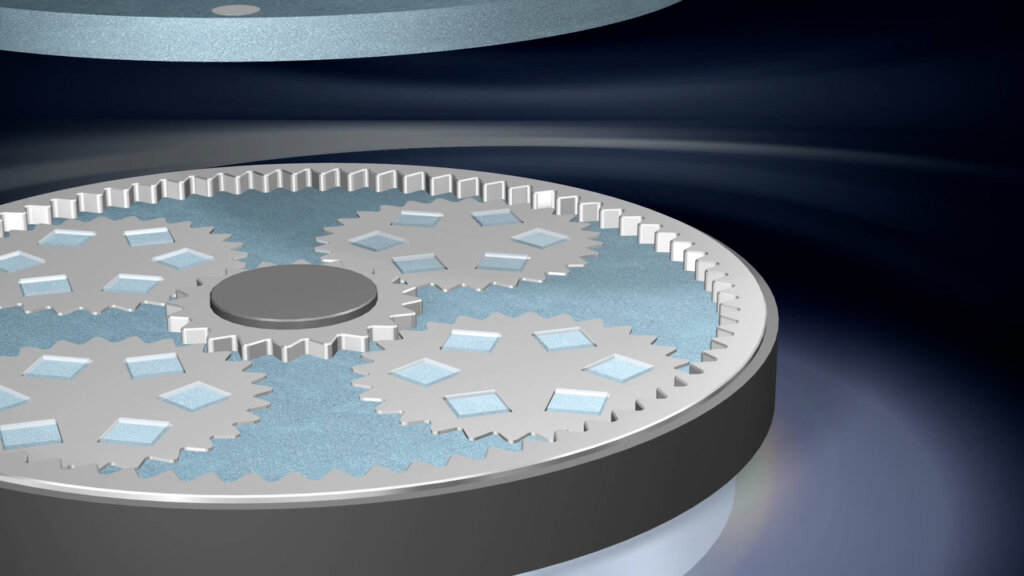

然后以平面平行的方式研磨石英坯件，直到達到所需的厚度。這取決于空白在過程結束時應該具有的頻率。該生產階段的目標頻率通常略低于最終目標頻率?，F(xiàn)在將葉狀坯件切割成原始坯件，并再次進行研磨。
坯料被研磨，直到達到所需的厚度

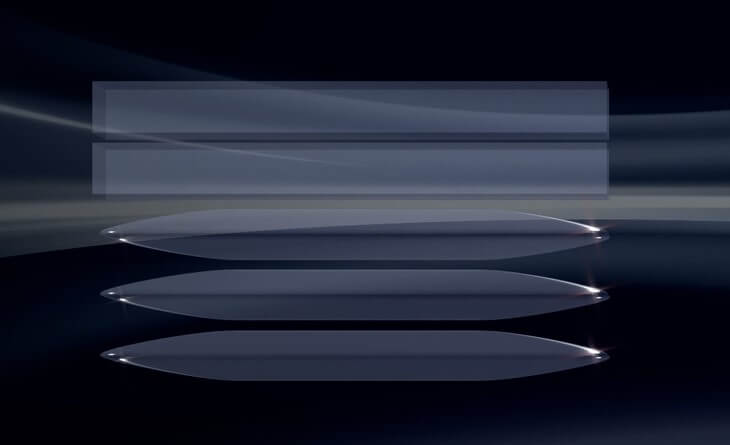

下一個加工階段稱為“倒角”。一旦完成，石英坯的橫截面就成了墊子的形狀。然而，視覺效果不是該工藝的原因，至少不是直接原因:一方面，這種形狀使得更容易安裝在支架系統中，另一方面，坯料的振動面積減小。這避免了寄生諧振。
在斜切之后，坯料具有墊子的形狀
連接電極
在下一篇文章中，我們將仔細看看最后的階段:從組裝到最終產品——石英制造過程的最后階段。
