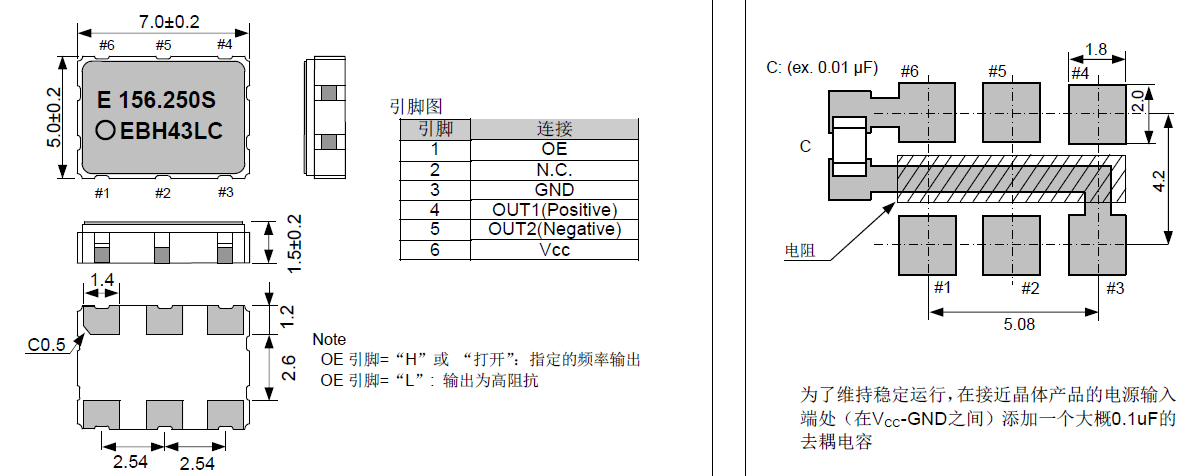

EPSON晶體,有源晶振,SG7050EBN晶振,X1G0045110001晶振
頻率：100~175MHZ
尺寸：7.0*5.0mm
愛普生晶振以音叉型石英晶體諧振器,（32.768KHZ）系列出名,目前愛普生品牌遍布全世界,而千赫茲的晶體應用范圍也比較廣闊,所有的時記產品都需要用上KHZ系列石英晶體,該系列產品具有小型,薄型石英晶體諧振器,特別適用于有小型化要求的市場領域.是對應陶瓷晶振（偏差大）和通常的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比出色的產品.最適用于HDD, SSD, USB數碼產品,播放器、數碼相機、筆記本電腦、移動電話等.等用途.
愛普生株式會社愛普生拓優科夢,（EPSON — YOCOM）1942年成立時是精工集團的第三家手表制造公司,以石英手表起家的愛普生公司到后續的生產壓電SMD晶體,1996年2月在中國蘇州投資建廠,在當時員工人數就達2000人,總投資4.055億美元,公司占地200畝,現已經是世界500強企業.
EPSON晶體,有源晶振,SG7050EBN晶振,X1G0045110001晶振,石英晶振的切割設計：用不同角度對晶振的石英晶棒進行切割，可獲得不同特性的石英晶片，通常我們把晶振的石英晶片對晶棒坐標軸某種方位（角度）的切割稱為石英晶片的切型。不同切型的石英晶片，因其彈性性質，壓電性質，溫度性質不同，其電特性也各異，石英晶振目前主要使用的有 AT 切、BT 切。其它切型還有 CT、DT、GT、NT 等。
小型貼片有源晶振,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,貼片高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍：1.8V?5 V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,智能手機,平板筆記本W(wǎng)LAN,藍牙,數碼相機,DSL和各式IT產品的晶振應用,三態功能,PC和LCDM等數碼領域,符合RoHS/無鉛.
|
愛普生晶振規格 |
SG7050EBN晶振 |
|
驅動輸出 |
LV-PECL |
|
常用頻率 |
100~175MHZ |
|
工作電壓 |
+2.5V~+3.3V （代表値） |
|
靜態電流 |
（工作時）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO輸出電壓 |
0.8Vp-p min. |
|
TCXO輸出負載 |
（10kΩ//10pF) ±10％ |
|
常規溫度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
頻率溫度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
愛普生日產有源兆赫茲晶振型號列表：
愛普生日產有源兆赫茲晶振編碼列表：
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG7050CCN
8.192000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050CCN
9.830400 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050CCN
7.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050CCN
6.144000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
SG7050EBN
156.250000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 75.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG7050EBN
125.000000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 75.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG7050EBN
100.000000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 75.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
SG7050EBN
106.250000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 75.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0045010060
SG7050CCN
8.192000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045010061
SG7050CCN
9.830400 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045010079
SG7050CCN
7.000000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045010083
SG7050CCN
6.144000 MHz
7.00 x 5.00 x 1.50 mm
CMOS
-40 to 85 °C
+/-50 ppm
≤ 20.0 mA
+/-5ppm
40 to 60 %
X1G0045110001
SG7050EBN
156.250000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 75.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1G0045110002
SG7050EBN
125.000000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 75.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1G0045110003
SG7050EBN
100.000000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 75.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
X1G0045110004
SG7050EBN
106.250000 MHz
7.00 x 5.00 x 1.70 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 75.0 mA
Included in Frequency tolerance 10 years
45 to 55 %
所有產品的共同點1：抗沖擊:抗沖擊是指7050晶振產品可能會在某些條件下受到損壞。例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到?jīng)_擊。如果產品已受過沖擊請勿使用。因?yàn)闊o論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響。 2：輻射:將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射。 3：化學制劑 / pH值環境:請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品。 EPSON晶體,有源晶振,SG7050EBN晶振,X1G0045110001晶振
4：粘合劑:請勿使用可能導致進口晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑。（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能。） 5：鹵化合物:請勿在鹵素氣體環境下使用晶振。即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕。同時,請勿使用任何會釋放出鹵素氣體的樹脂。6：靜電:過高的靜電可能會損壞貼片晶振,請注意抗靜電條件。請為容器和封裝材料選擇導電材料。在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作。
晶振產品使用每種產品時,請?jiān)?b>日產晶振規格說明或產品目錄規定使用條件下使用。因很多種晶振產品性能,以及材料有所不同,所以使用注意事項也有所不同,比如焊接模式,運輸模式,保存模式等等,都會有所差別。
驅動能力：驅動能力說明石英晶體振蕩器所需電功率，其計算公式如下：驅動能力 (P) = i2_Re其中i表示經過晶體單元的電流，Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。EPSON晶體,有源晶振,SG7050EBN晶振,X1G0045110001晶振
1、振蕩電路：晶體諧振器是無源元件，因此受到電源電壓、環境溫度、電路的影響。配置、電路常數和襯底布線模式等操作大致分為正常運行和異常運行。因此，在振蕩電路的設計中，先決條件之一是如何確定振蕩電路。7050無線應用程序晶體的振動安全穩定。只有在做出了這個決定之后，后續的項目，例如討論了頻率精度、頻率變化、調制度、振蕩起始時間和振蕩波形。2。角色的分量與參考值：在振蕩電路的設計中，必須認識到個體的作用。組件.在表1中，以例如振蕩電路為例來描述角色。（圖1）使用一個通用的C-MOS IC（74hcuo4ap東芝）。當反饋電阻未安裝在振蕩電路中時，如圖所示表1，即使在振蕩功率作用下，LVDS晶振也不會啟動振蕩。電路。除非有適當值的電阻器連接，否則振蕩不會啟動。
測試條件：(1) 電源電壓超過150µs，直到電壓級別從 0 %達到 90 % 。電源電壓阻抗低于電阻 2Ω。(2) 其他輸入電容低于 15 pF.5倍頻率范圍或更多測量頻率。鉛探頭應盡可能短。測量7050貼片晶振頻率時，探頭阻抗將高于 1MΩ。當波形經過有源晶振的放大器時，可同時進行測量。(3) 其他：CL包含探頭電容。應使用帶有小的內部阻抗的電表。使用微型插槽，以觀察波形。（請勿使用該探頭的長接地線）,
